スタジオモニターの名機を完全解析リプレイス

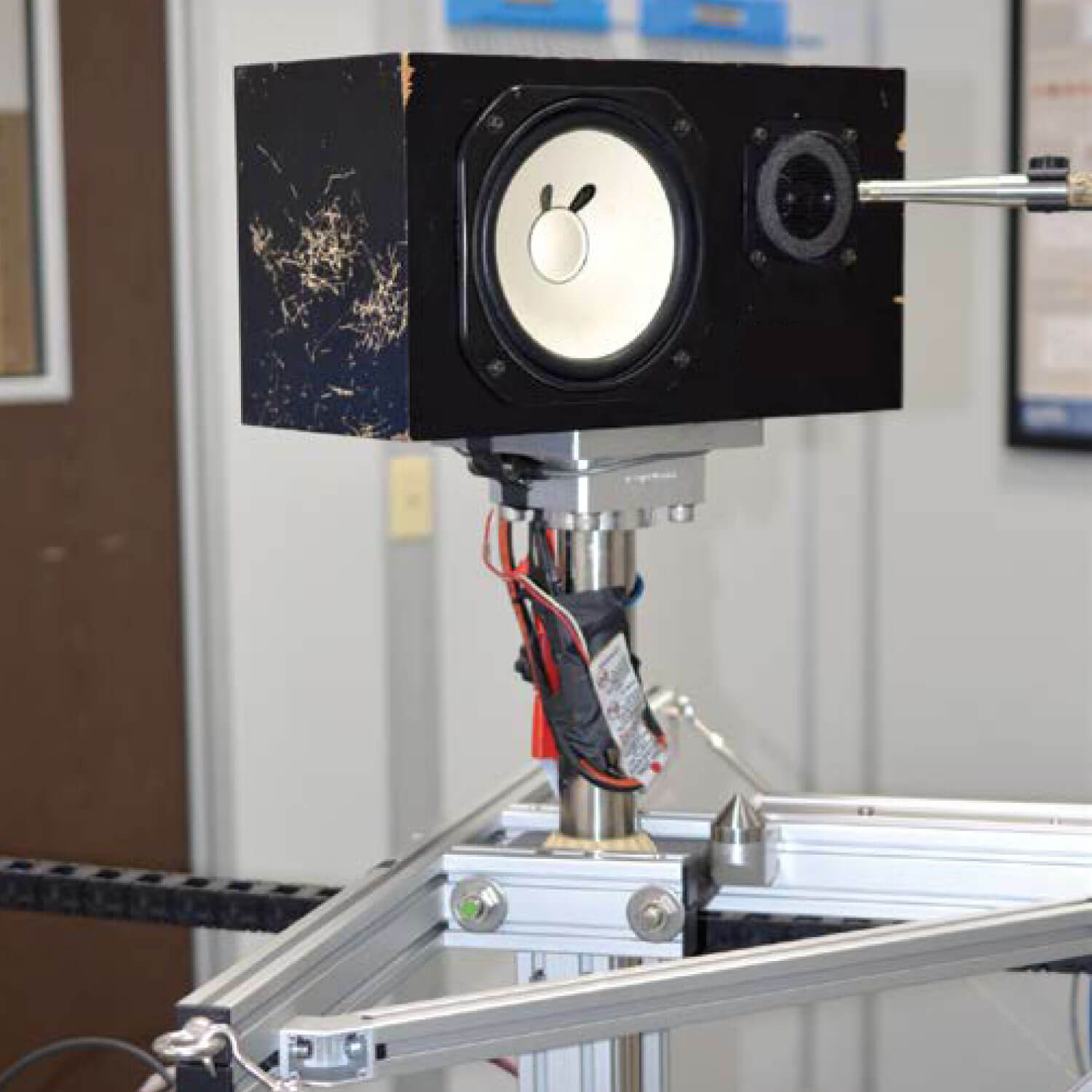

「NS-10M」の精密測定・解析を基に、周波数特性・機械特性・電気特性を緻密に再設計した10インチリプレイスメントウーファー。T/Sパラメータや駆動挙動を検証して最適化を施し、再現性と耐久性を両立しています。
注意事項
- 本製品は1本単位での販売です。左右の音場・定位を最良に保つため、左右同時交換（2本購入）を強く推奨します。
- オリジナルのウーファーがサスペンション疲労により性能が低下している場合、同一システム内のツイーターおよびネットワーク（クロスオーバー）にも劣化が生じている可能性があります。これらが疲労・消耗している場合は、本ウーファーを交換しても期待される改善効果が得られないことがあります。
- 取り付けは対応モデル（NS-10Mシリーズ）の寸法・配線極性をよくご確認のうえ実施してください。
- 交換直後はエージングにより音質が安定するまで時間を要する場合があります。適度な音量での慣らし運転を推奨します。
- 記載の社名・製品名は各社の商標です。本製品はヤマハ純正部品ではありません。
製品保証について
本製品は、NS-10向け純正パーツを基に仕様を再現した補修用パーツです。素材と構造の特性上、取り付け方法や使用・保管環境による影響が大きいため、お届け時点で確認された不具合を除き、交換や無償での修理はお受けできません。あらかじめご了承ください。
※本スペックシートに記載している数値は、Klippel社製測定システムを用いた実測結果です。
本注釈の直下に掲載している設計上の公称値（下記参照）とは、測定条件や測定方法の違いにより一部異なる場合がありますが、いずれも製造ばらつきとして管理されている範囲内の値です。性能や品質に影響はありません。
スペック
スピーカータイプ
ウーファー
公称サイズ
7インチ（178 mm）
フレーム形状
スクエア
定格インピーダンス
8 Ω
直流抵抗（Re）
6.3 Ω
定格電力（IEC268-5）
30 W
連続許容入力
30 W
プログラム電力
60 W
ピーク電力
120 W
再生周波数帯域
54 Hz 〜 5,200 Hz
感度
90.4 dB SPL（1 W/1 m）
共振周波数（Fs)
53.6 Hz（±15%）
公称インピーダンス（Z）
8 Ω
ボイスコイル・インダクタンス（Le）
0.64 mH
機械的Q（Qms）
10.25
電気的Q（Qes)
0.60
総合Q（Qts）
0.57
等価質量（Mms）
12.8 g
サスペンション・コンプライアンス（Cms）
0.694 mm/N
機械抵抗（Rms）
0.421 kg/s
振動板有効面積（Sd）
168.6 cm²
等価容積（Vas）
27.92 L
最大線形振幅（Xmax）
3.85 mm
コイル巻き高さ
12.7 mm
磁気ギャップ高さ
5.0 mm
モーター力積（BL）
6.7 T·m
駆動力（BL²/Re）
7.18（T²·m²/Ω）
効率（η₀）
0.68 %
EBP（Fs/Qes）
89.0
フレーム（バスケット）
プレス鋼板（ブラック粉体塗装）
端子サイズ
2.8 mm（0.110"）
ボイスコイル径
31 mm
ボイスコイル線材
銅・シングルレイヤー（エッジワウンド）
ボイスコイルフォーマー
紙
マグネット材質
フェライト
マグネット重量
394 g
コーン材質
ホワイト・シームド紙
エッジ材質
処理布（ファブリック）
スパイダー材質
Conex
ダストキャップ材質
ホワイト紙
BL変動による変位限界
4.13 mm
コンプライアンス変動による変位限界
3.85 mm
製品サイズ
180.5×180.5×78.6mm
製品重量
1,260g
パッケージサイズ
20x19x8.5cm
パッケージ重量
1.39kg
生産国
アメリカ
- ※ 商品の仕様、価格並びに付属品などは予告なく変更することがあります。
- ※ 工具の使用や、パーツの取り付け/改造は専門知識が必要になります。自信の無い方はリペアショップに相談下さい。
- ※ 製品の特性上、製造過程で微細な研磨痕や擦れが生じることがございます。これらは製品の品質や性能に影響を及ぼすものではございません。
- ※ お使いのブラウザや環境により実際の商品と色が異なる場合がございます。
